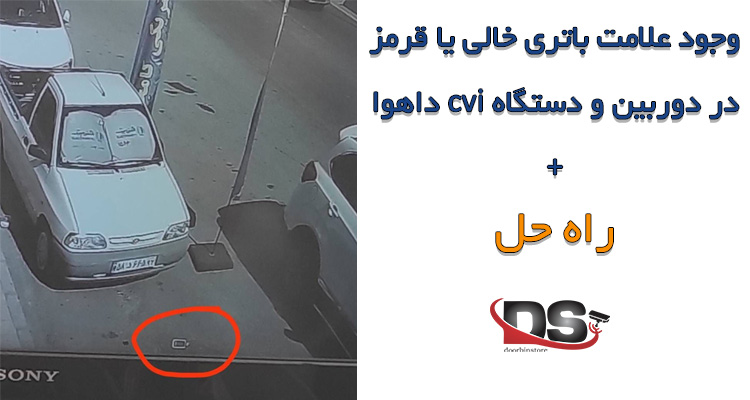

برخی از کاربران گزارش دادهاند در دوربین مداربسته و دستگاه cvi داهوا علامت باتری در زیر بعضی از کانال دوربین ها آمده است و با ریست کردن دوربین و دستگاه هم برطرف نشده است. این علامت شبیه به علامت باطری خالی شده موبایل هست و اصطلاحا به آن خطای لینک (Link Quality / Channel Exception) گفته می شود.
این علامت ممکن است در طول روز ظاهر نشود و با تاریکی هوا و روشن شدن مادون قرمز یا ال ای دی دید در شب ظاهر شود. در این مطلب از سایت فروشگاه دوربین مدار بسته دوربین استور، به علل نمایش این علامت و راه های برطرف کردن آن پرداخته ایم.
علت نمایش علامت باتری در دوربین داهوا چیست؟
علت نمایش علامت باتری در دوربین داهوا معمولا وجود مشکل در تامین برق دوربین است. این مشکل می تواند شامل کمبود ولتاژ یا بیش از اندازه بودن ولتاژ دوربین باشد اما دلایل دیگری هم می تواند داشته باشد. اگر نشانه یک باتری خالی باشد، یعنی برق دوربین کمتر از 12 ولت و اگر باتری قرمز باشد یعنی برق دوربین بیشتر از حد مجاز است.
دلیل کاهش ولتاژ دوربین چیست؟
یکی از دلایل مهم نرسیدن ولتاژ مناسب به دوربین داهوا و ظاهر شدن علامت باتری این است که کابل ها طول زیادی دارند و افت ولتاژ پیدا می کنند. دلایل دیگر افت ولتاژ، مناسب نبودن جنس کابل و اشکال در منبع تغذیه می تواند باشد.
افت ولتاژ ناشی از طولانی بودن مسیر کابل برق
هرچه طول کابل بیشتر باشد، مقاومت الکتریکی آن افزایش پیدا میکند و بخشی از ولتاژ در طول مسیر از دست میرود. در نتیجه ولتاژی که به دوربین میرسد کمتر از مقدار استاندارد خواهد بود.
زمانی که ولتاژ ورودی دوربین از حد مجاز پایینتر بیاید، ممکن است علاوه بر نمایش آیکون باتری، مشکلاتی مانند ریست شدن دوربین، قطع و وصل شدن تصویر، روشن نشدن مادون قرمز (IR) در شب یا کاهش کیفیت عملکرد دوربین نیز مشاهده شود.
برای جلوگیری از مشکل نمایش آیکون باتری دوربین داهوا، بهتر است از کابل با سطح مقطع مناسب استفاده شود، طول کابل تا حد امکان کاهش یابد، منبع تغذیه با کیفیت و توان کافی انتخاب شود یا در پروژههایی با فاصله زیاد، از ولتاژهای بالاتر (مانند 24 ولت) و مبدل کاهنده در نزدیکی دوربین استفاده شود تا افت ولتاژ به حداقل برسد.
افت ولتاژ به دلیل نامناسب بودن جنس کابل
یکی دیگر از دلایل بروز افت ولتاژ در دوربینهای مداربسته داهوا، استفاده از کابلهای بیکیفیت یا نامناسب است. برخی کابلهای موجود در بازار به جای استفاده از هادی تماممس، از آلومینیوم با روکش مس (CCA) یا آلیاژهای ارزانقیمت تولید میشوند. این نوع کابلها مقاومت الکتریکی بیشتری دارند و در نتیجه حتی در مسیرهای نهچندان طولانی نیز باعث کاهش ولتاژ میشوند.
زمانی که کابل از جنس مناسبی نباشد، ولتاژ کافی به دوربین نمیرسد و ممکن است دستگاه با نمایش علامت باتری (Low Voltage)، نسبت به کمبود ولتاژ هشدار دهد. همچنین مشکلاتی مانند قطع و وصل شدن تصویر، ریست شدن دوربین، اختلال در عملکرد دید در شب (IR) و کاهش پایداری سیستم نیز ممکن است رخ دهد.
برای جلوگیری از این مشکل، توصیه میشود از کابلهای تماممس (Pure Copper) با سطح مقطع استاندارد و کیفیت مناسب استفاده شود. انتخاب کابل مرغوب علاوه بر کاهش افت ولتاژ، باعث افزایش طول عمر تجهیزات، عملکرد پایدارتر دوربین و کاهش هزینههای تعمیر و نگهداری در آینده خواهد شد.
افت ولتاژ به دلیل وجود مشکل در منبع تغذیه
یکی دیگر از عوامل نمایش علامت باتری (Low Voltage) در دوربینهای مداربسته داهوا، وجود ایراد در منبع تغذیه (آداپتور یا پاور) است. اگر منبع تغذیه نتواند ولتاژ و جریان مورد نیاز دوربین را بهصورت پایدار تأمین کند، ولتاژ خروجی کاهش یافته و دوربین هشدار افت ولتاژ را نمایش میدهد.
خرابی قطعات داخلی آداپتور، استفاده از منبع تغذیه با توان کمتر از نیاز دوربین، فرسودگی پاور یا نوسانات برق شهری از جمله عواملی هستند که میتوانند باعث افت ولتاژ شوند. در این شرایط، علاوه بر نمایش هشدار Low Voltage، ممکن است دوربین دچار ریست شدنهای مکرر، قطع و وصل شدن تصویر، اختلال در عملکرد دید در شب یا حتی خاموش شدن کامل شود.
برای رفع این مشکل، ابتدا ولتاژ خروجی منبع تغذیه با مولتیمتر بررسی شود و از تطابق آن با مشخصات دوربین اطمینان حاصل گردد. همچنین استفاده از منبع تغذیه استاندارد، باکیفیت و دارای جریان خروجی کافی و در صورت نیاز تعویض آداپتور معیوب، میتواند مشکل افت ولتاژ را برطرف کرده و عملکرد پایدار دوربین را تضمین کند.
چگونه علامت باتری در دوربین داهوا را برطرف کنیم؟
همانطور که گفتیم دلیل به وجود آمدن این علامت مسیر طولانی کابل کشی و یا نامناسب بودن جنس کابل و ایرا ددر منبع تغذیه است. اگر مشکل از طولانی بودن مسیر کابل ها باشد، می توان یک آداپتور یا پاور ساپلای جداگانه برای دوربین های راه دور گذاشت و از روی دستگاه ولتاژ را مقداری افزایش داد. یک روش هم این است که ولتاژ منبع تغذیه را با پتانسیومتر بالا ببرید تا حدود13.5 ولت شود. (این روش توصیه نمی شود چون ممکن است به دوربین آسیب برسد)
مراحل عیبیابی علامت باتری در دوربین داهوا
اگر بخواهید این مشکل را از ساده ترین راه ها بررسی کنید باید ابتدا مراحل زیر را چک کنید:
- مشکل کابل یا سوکت BNC (محتملترین)
سوکتهای BNC دو سر کابل را باز و دوباره نصب کنید. اگر پرس شدهاند، دوباره پرس کنید. کابل را از نظر لهشدگی یا آبخوردگی بررسی کنید.
- افت ولتاژ تغذیه دوربین
اگر آداپتور یا منبع تغذیه ولتاژ کافی ندهد، تصویر ممکن است برقرار باشد ولی DVR اخطار بدهد. ولتاژ کنار دوربین را اندازه بگیرید. باید حدود 12 ولت باشد (معمولاً بالاتر از 11.5 ولت).
- کیفیت پایین سیگنال
اگر مسیر کابل طولانی است یا کابل بیکیفیت باشد، DVR کیفیت سیگنال را پایین تشخیص میدهد.
- فرمت تصویر
اگر دوربین روی TVI یا AHD تنظیم شده باشد و DVR روی CVI، گاهی چنین اخطارهایی ایجاد میشود. فرمت خروجی دوربین را بررسی کن.
- نسخه Firmware
در بعضی نسخههای Firmware داهوا این آیکون به دلیل باگ باقی میماند. Firmware DVR و دوربین را بررسی و در صورت نیاز بهروزرسانی کنید.
- تست جابجایی
بهترین تست این است که همان دوربین را به یک کانال سالم وصل کنید. یک دوربین سالم را به کانالی که این علامت دارد وصل کنید. اگر علامت همراه دوربین جابجا شد یعنی مشکل از دوربین یا کابل آن است. اگر هم روی همان کانال ماند مشکل از ورودی DVR یا تنظیمات آن کانال است.
آیا علامت باتری باعث خرابی دوربین میشود؟
نمایش علامت باتریدر دوربین های داهوا به معنی خرابی دوربین نیست، بلکه هشداری است که نشان میدهد ولتاژ یا کیفیت ارتباط دوربین با دستگاه در وضعیت مناسبی قرار ندارد. اگر این مشکل برطرف نشود، ممکن است در طول زمان باعث قطع و وصل شدن تصویر، اختلال در دید در شب یا کاهش پایداری سیستم شود. بنابراین بهتر است علت نمایش این هشدار در اسرع وقت بررسی و رفع شود.
